Uitgebreide oplossing voor bedradingssysteem voor de medische industrie



De medische professie is een relatief speciale gebruiker in de uitgebreide bedrading, dus aan het begin van de constructie van het ziekenhuis, vooral in de omgeving die geïsoleerd moet worden, moeten voldoende informatiepunten en ruimte worden gereserveerd om snel uit te breiden wanneer de vraag verandert. Naast de kenmerken van gemeenschappelijke commerciële gebouwen, moet de geïntegreerde bedrading van de medische industrie ook worden ontworpen in overeenstemming met zijn karakteristieke, standaard ANSI/ TA {{{0}}} HealthCaefacilityTelecom Cablingstandard (gepubliceerd in 2010, die in 2010 wordt gerefinieerd en ontwikkeld en ontwikkeld in 2010.

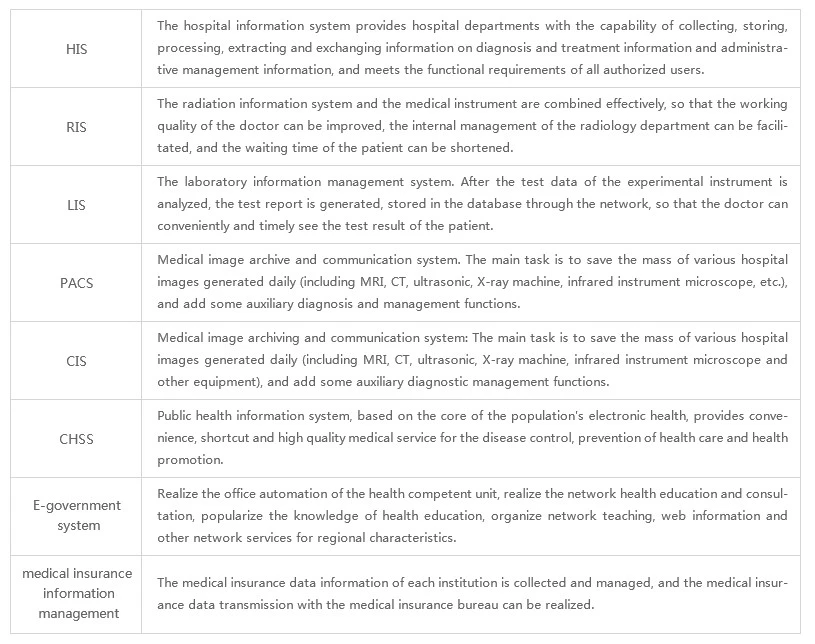

Om te voldoen aan de intelligente vereiste is een van de kenmerken van het modemziekenhuis. De effectieve combinatie van ziekenhuisinformatie en intelligent gebouw, en de toepassing van His, PACS, CIS, RIS en Medisch systeem op afstand in het ziekenhuis, zoals weergegeven in tabel 1.





De bouw van een succesvol ziekenhuisinformatieplatform wordt geconfronteerd met veel uitdagingen, die moeten worden opgelost. In de "Intelligente architecturale ontwerpstandaarden van de nieuwste nationale standaard GB/T 50314-2006 wordt een duidelijke definitie gegeven aan de intelligente constructie van het ziekenhuis. Hieruit kunnen we zien dat het informatienetwerkplatform van het ziekenhuis bijna het meest gecompliceerd is in alle netwerken, vanwege de bijzonderheid, het netwerk van ziekenhuizen vereist extreem hoge betrouwbaarheid, dat is de continue operatie.



De vereisten van het ziekenhuis tot een uitgebreid bedradingssysteem:

(1) Fysieke isolaties tussen verschillende netwerken

(2) Dichtheid van informatiepunten van elk functioneel gebied

(3) Bedradingsbeheer op verschillende gebieden





De basisstructuur van het geïntegreerde bedradingssysteem is stervormig, volgens de internationale standaard ISO/LECIS11801, bestaat het geïntegreerde bedradingssysteem uit een subsysteem van het werkgebied, een horizontaal bedradingssubsysteem. een managementsubsysteem. een bouwsubsemsty van een gebouw. ​​Een subsysteem tussen afgestemden en een bouwcomplex hoofdbedradingsubsysteem.





1. Volgens de toepassing van het systeem is het geïntegreerde wilderingssysteem verdeeld in drie delen, namelijk een geïntegreerd vleugelsysteem voor medische hulpmiddelen, een geïntegreerd bedradingssysteem voor automatisch kantoor, geïntegreerde bedrading voor intelligente toepassing (digitale monitoring, informatie-release, digitale uitzendsysteem Fysieke isolatie is vereist tussen verschillende geïntegreerde bedrading, behalve voor management, andere onderdelen zijn volledig onafhankelijk.



2. Volgens het op drie niveaus netwerksysteemtopologische structuur van het ziekenhuis wordt het geïntegreerde winningsysteem de stervormige structuur aangenomen. De systeemvleugel is verdeeld in drie niveaus. Het centrum op het eerste niveau is de kerninformatieruimte van het hoofdkantoorgebouw van het ziekenhuis en bevindt zich in de totale bedradingsruimte op één laag van het computercentrumgebouw. Het secundaire centrum is de algemene ziekenhuisruimte van elke gebouwinformatie van het ziekenhuis en bevindt zich in de gegevenskamer van één laag van elk gebouw. De tertiaire bedradingsapparatuur bevindt zich tussen zwakke stroomkamers van elke verdieping en elk specifiek informatiepunt is verbonden via het horizontale subsysteem.



3.Het hoofdsysteem van het ziekenhuisnetwerkpark heeft Outdoor 24- kern optische kabel met één modus met 10 gigabit-transmissiesnelheid aangenomen en 10 paar grote logaritmische kabels zijn vereist voor de spraakbackbone. De hoofdkabel in het gebouw is geselecteerd uit 12- kern indoor single-mode licht en 25/50- tot -3 categorie 3 grote logaritmische kabel.



4.All-optisch netwerk van optische vezel tot punt moet worden geconstrueerd door een uitgebreide bedrading van medische kabel en 4- kern indoor single-mode optische kabel direct verbonden met het optische vezelpunt van de relevante afdeling. Het geïntegreerde bedradingssysteem voor kantoorautomatisering vereist 1000 m naar het bureaublad en neemt 6 niet-afgeschermde draad twistparen in de Putian Hanfei-kamer aan voor horizontale bedrading. Wat betreft de intelligente toepassing van geïntegreerde bedrading horizontale bedradingsvereisten en kantoorsystemen, wordt een niet-afgeschermd systeem van zes klassen aangenomen. Zodat een laag rokes halogeenvrij buitenhulsproduct uniform is geselecteerd binnenshuis en kabels



5. Alle werkgebieden moeten worden uitgerust met standaard 86 typescockets om verschillende apparatuuraansluitingen van verschillende typen aan te sluiten. Het werkgebied hanteert 6 niet-afgeschermde modules, originele jumper en andere producten, en de modules en panelen gebruiken vlamvertragende materialen. Alle soorten trui, staartvezels en andere zachte jumpers moeten in uniform met lage roke halogeenvrije buitenmantel gebruiken.



6. Het kantoorgedeelte moet worden ontworpen volgens het principe van het opzetten van een spraakpunt en een gegevenspunt om de andere 10m². Het medische apparaat en het intelligente deel zijn ontworpen volgens de specifieke toepassing, alle horizontale bedradingskabels moeten uniform worden geselecteerd voor low-roke halogeenvrije buitenmantelproducten.



7.De Signal Line Surge -beschermer moet worden gerangschikt tussen de centrale apparatuur en de bedradingskasten en moet veilig worden geaard. Om te voldoen aan de verplichte bepalingen van G 8 50311 en GB50312 (wanneer de kabel het gebouw van buiten het gebouw binnenkomt, moet de adaptieve signaallijnstootbeschermer worden geselecteerd en moet de signaallijnstijgingsbeschermer voldoen aan de ontwerpvereisten). De centrale computerruimte is vereist om het Lightning -beschermingsproject afzonderlijk te bouwen. De constructie van de machinekamer moet worden ontworpen en geconstrueerd in overeenstemming met GB 50174-2006 code voor het ontwerp van elektronische computerruimte.





Het werkgebied verwijst naar de aansluitende kabel en adapter en de gebruikersinformatiecompet die zich uitstrekt van de horizontale systeemkabel tot de gegevensterminalapparatuur. UTP/ FTF-jumpers in het werkgebied zijn patch-kabelmaterialen, dwz de kerndraden van gedraaide paren zijn multi-strengs fijne coper-draden, en de maximale lengte mag niet groter zijn dan 5 M. Het hele spuitgietproces is vereist om ervoor te zorgen dat de zachte kabel stevig is verbonden met de kristale kop. Het netwerkpaneel selecteert een enkel/ dubbele gatpaneel met een stofomslag.







Niet-afgeschermde module

Producttoepassing: het is voornamelijk geïnstalleerd op het paneel van het werkgebied om de informatiebedrijf te vormen en is geïnstalleerd op het snap-in distributiekader van de beheermodule voor het beëindigen van de horizontale kabel en het bereiken van het doel van informatieoverdracht.



Productbeschrijvingen:

1. Productstructuur: standaard RJ45 -type

2. Productkleur: wit

3. Productmateriaal: pc





Het horizontale subsysteem verwijst naar de informatiebedeling van de vloerbedradingsruimte naar het werkgebied Gebruikersinformatie -socket, dat bestaat uit horizontale kabel, optische kabel met lederen lijn, middelste bedradingsapparaat enzovoort. Met een stertopologie moet elk informatiepunt worden aangesloten op het managementsubsysteem. Het horizontale subsysteem maakt gebruik van Twisted-Pair-bekabeling met een maximale horizontale afstand van 90 m (295 ft), wat de lengte van de kabel is vanaf de achterste poort van het distributiekader van het intermanagementsubsysteem naar de informatie-uitlaat van het werkgebied. De totale lengte van de terminaljumper van het werkgebied en de trui van de apparatuur van de verbindingsapparatuur mag niet groter zijn dan 10 M. De constructie van horizontaal bedradingssysteem is het grootste en belangrijkste werk in de uitgebreide vleugel. en het is niet eenvoudig om te veranderen nadat de constructie is voltooid. Daarom moet de constructie van het horizontale bedradingssysteem strikt in overeenstemming zijn met de voorschriften om de linkprestaties te waarborgen.



De Putian Hanfei-serie van zes kabels kan gegevens, afbeeldingen en video verzenden met de beste prestaties en ondersteunen Gigabit Ethernet 1000 Base-T. 100BASE-TX, hebben uitstekende impedantie-matching en bijna-end overspraakkenmerken en voldoen volledig aan de applicatie- en ontwikkelingseisen van het toekomstige netwerk. Bovendien is de kabel ontworpen met een traditionele ronde kabel, zodat de kabel dunner is, niet alleen de gladheid van de constructie waarborgen, maar ook de investering van de lijnpijpleidinggroef bespaard.
